升降平車（多功能型）

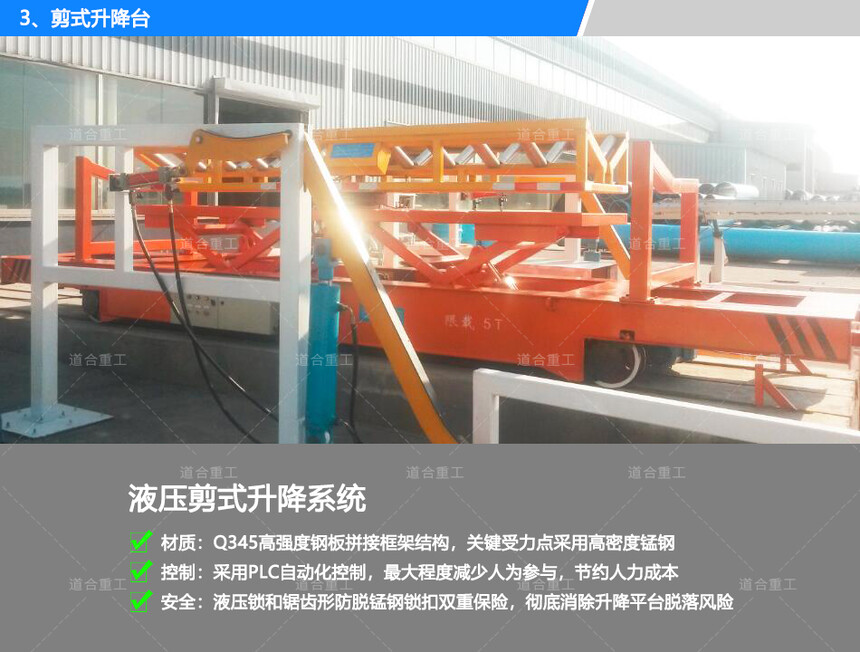

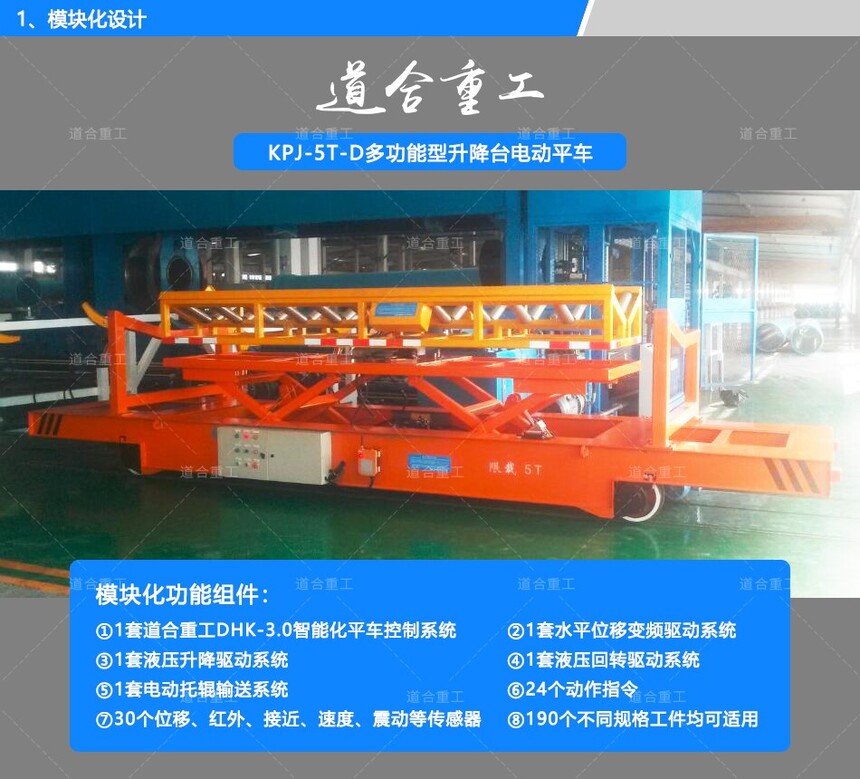

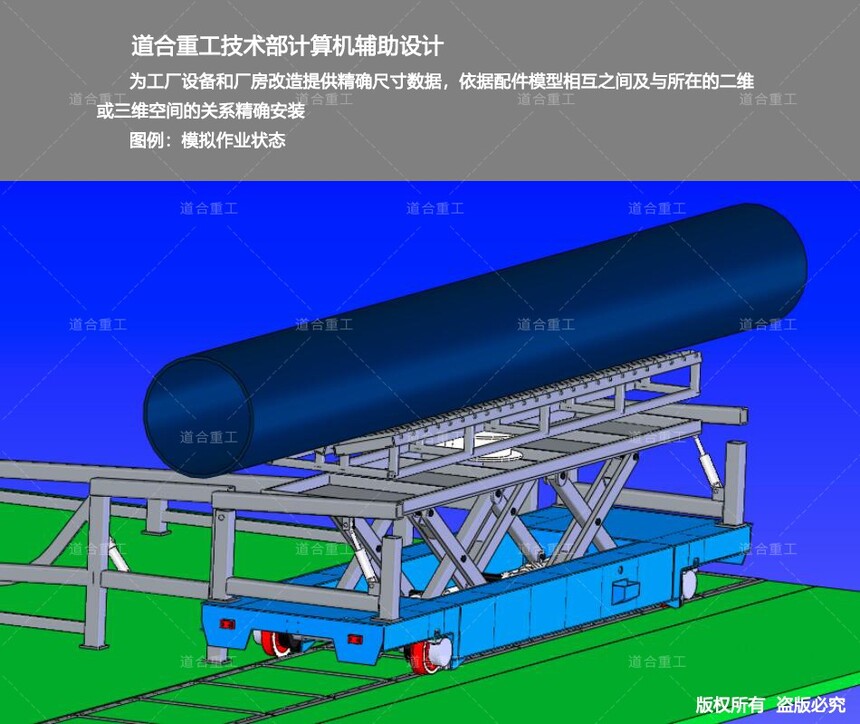

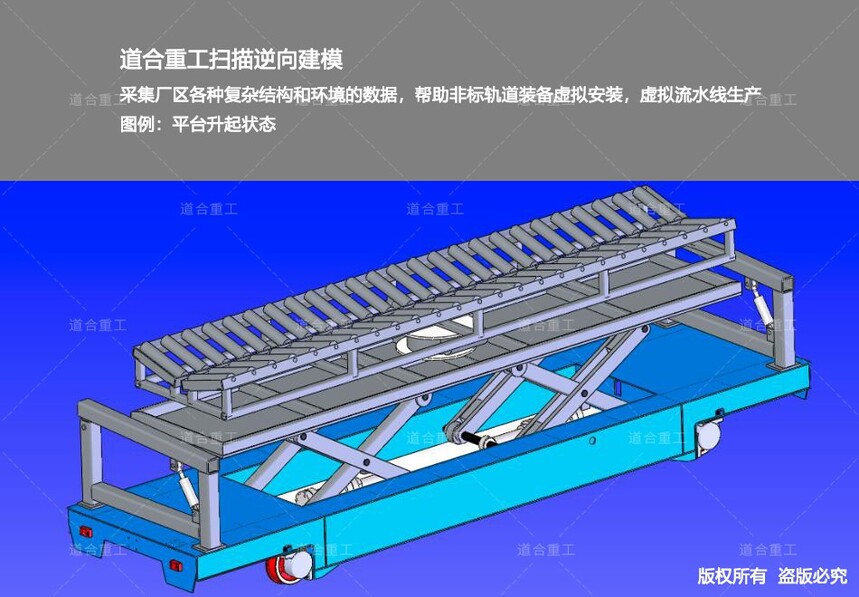

產品名稱：多功能型升降平車 供電方式：AC380V卷纜供電（可選配其他供電方式） 品 牌：道合重工 產 地：陜西寶雞 咨詢電話：0917-3090011 3090012 3090013 一、產品用途 道合重工KPJ-5T-D多功能型升降臺電動平車適用于工件水平直線運行、升降作業以及平臺旋轉的特殊工況，運行平穩、可靠、高效。升降行程在500mm以上，采用剪式液壓升降系統。升降平臺車用電方式完全不受限制，KPX蓄電池組供電、KPJ卷纜供電、KPD低壓軌道供電、KPC安全滑觸線供電的軌道平車均可安裝液壓升降系統，具體根據工況而定。 二、功能說明
三、案例展示

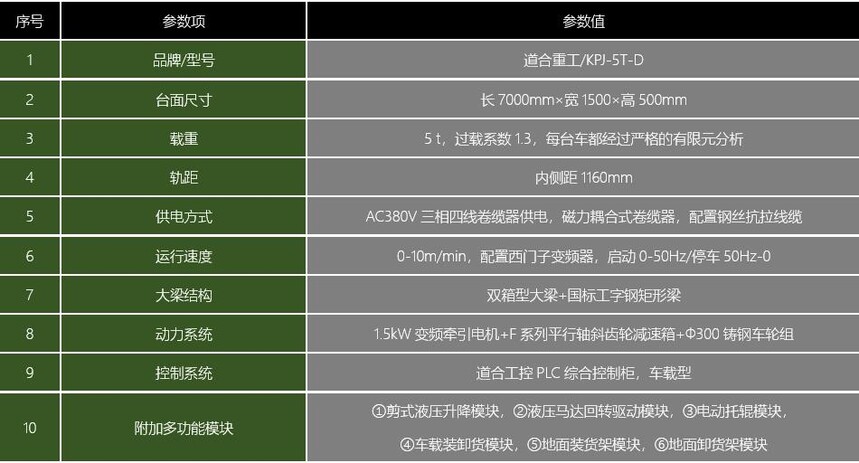

四、技術參數
五、控制系統 1、系統概述 本技術文件是根據甲方提出的技術要求的信息編制。通過本設計方案，能滿足用戶在實際生產中對輸送升降軌道車的功能實現。 本技術方案將給出軌道車的系統配置、系統功能及其主要設備技術指標等。
2、運行條件 （1）使用環境條件 安裝地點： 室內/室外 海拔高度： 200m 地震烈度： 地震基本設防烈度為8度 電源相數： 三相四線 電源電壓： 380V +10%,-10% 電源頻率： 50HZ +2%,-2% 控制電源： 220V 50HZ （2）安裝地點 甲方廠區 （3）運行方式 連續運行 （4）標準與規范，本工程的設計、供貨、完全滿足以下技術規范和標準： GB—50254—50259—96 電氣裝置安裝工程施工及驗收規范 《低壓成套開關設備和控制設備》 GB7251.1—1997 《低壓成套開關設備基本試驗方法》GB9466 《電氣裝置安裝工程盤柜及二次回路接線施工及驗收規范》GB50171-92 《電氣裝置安裝工程電氣設備交接試驗標準》GB50150-91 《工業與民用供電系統設計規范》GBJ52-83 《低壓配電裝置及線路設計規范》GBJ54-83 IEC61158.3 和 EN50170V2 等標準 DL/T 659-1998 分散控制系統在線驗收測試規程 DL/T 657-1998 模擬量控制系統在線驗收測試規程 DL/T 658-1998 順序控制系統在線驗收測試規程
3、系統配置 （1）配電系統 軌道車供電采用三相四線制，配置隔離變壓器，采用220V 電源，控制電源采用24V 。 （2）控制系統 控制系統是由光洋205系列PLC、定位傳感器、遙控終端發射器和遙控終端接收器等組成。安裝在小車控制箱里。PLC作為系統的核心，接收無線終端限號并發出控制命令。
4、系統功能 （1）控制方式： 無線手持盒終端控制，設置緊急停車按鈕和旋轉鑰匙開關。 手持盒上的操作按鍵可為：點動型（自復位）和互鎖型能滿各種操作要求。 可在PLC控制器里設置連鎖關系（如：在軌道車行走時，按托輥升降按鈕、車載裝卸貨按鈕不起作用等邏輯功能）。 裝卸貨位置安裝位置傳感器，小車到位后自動抱閘停止。 （2）系統指標： PLC系統，采用光洋品牌的PLC作為控制核心，具體參數見KOYODL205用戶手冊。
（3）無線模塊： A發射器 *尺寸:18.6×6.1×5.1厘米 *操作溫度：-35～+80攝氏度 B接收器 *收發機電源：AC48/110/220/380V（可選擇）DC 12～24V *接收機含輸出電纜線，安裝簡單、快速。 每臺車配置一臺獨立的PLC系統，該PLC系統安裝在操作臺內。
六、選型須知 1、額定起重5噸-200噸、油缸數量及行程、軌距、臺面尺寸、任意方向自由度等均可根據用戶需求設計、制造。 2、可選配無線遙控+有線手柄的雙控模式，或者配套PLC和上位機來自動化完成相應指令動作。 3、根據載荷可選配進口液壓動力單元、油缸、油管等元器件，確保運行穩定，控制精準。 |
